如何使用信号分析仪测量谐波失真?
作者:管理员 来源:上海信尔立测试设备有限公司
摘要:上海信尔立测试设备有限公司是一家专业代理德国罗德与施瓦茨公司产品的仪器供应商。公司客户涵盖制造,科研,教育,基础设施运营商等众多领域。产品包括无线通信和射频测试测量,广播电视与媒体,网络安全及网络技术
谐波失真
电路或器件的幅度传递特性不能精确跟踪输入信号。幅度偏移会在输入信号的整数倍频处产生更高的频率分量。

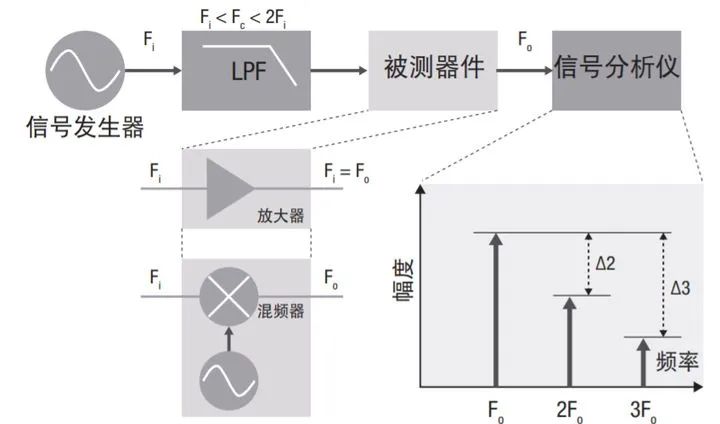

图 1. 谐波失真测量装置
提示:应使用谐波失真小的信号发生器, 并在信号发生器和被测器件之间放入一个低通滤波器(LPF), 以确保测得的谐波来 自被测器件,而不是来自信号发生器。
信号分析仪设置为零扫宽,这样就能够进行时域功率测量,以测量基频和谐波频率处的功率电平,见图 2。如需进行高阶谐波测量,您可以选择动态范围更高的信号分析仪。
