R&S 10BASE-T 以太网一致性测试方案_V1.0
1 10BASE-T 以太网基础简介
以太网诞生于 1973 年,是由 Xerox 公司创建的基带局域网规范。1983 年,以太网 演变为 IEEE802.3 标准。以太网是在当前诸多电子设备中使用的通用设备接口,目前其 速率包含有 10M、100M、1000M、2.5G、5G、10G 等。其中 10M、100M 和 1000M 以太网在局域网中是最常见的标准。
10M 以 太 网 又 称 标 准 以 太 网 , 由 于 其 速 率 不 高 , 其 应 用 已 远 不 如 100M/1000M 以太网广泛。IEEE802.3 规定了多个不同的 10M 以太网物理层规 范,包括 10BASE-2、10BASE-5、1BASE-5、10Broad-36、10BASE-F、10BASE-T 等,其中 10BASE-T 是最常见的 10M 以太网规范,“10”表示数据速率, “BASE”表示基带,“T”表示 Twisted Pair 即传输媒质为双绞线。10BASE-T 于 1990 年发布于 IEEE 802.3i。

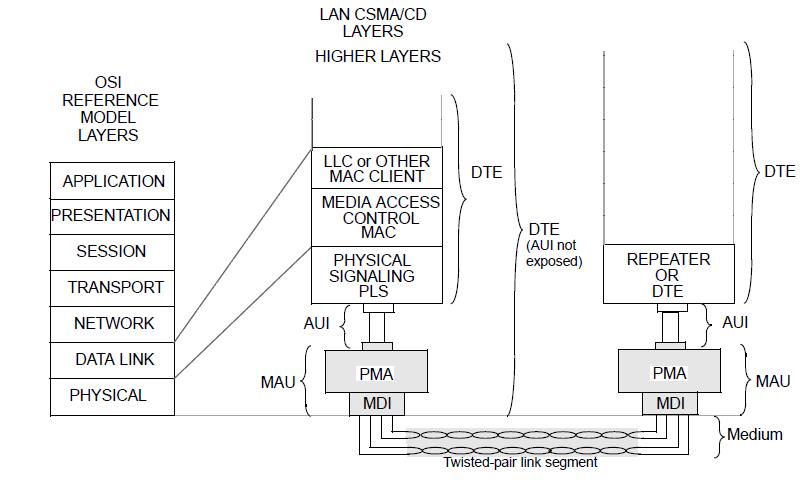

图 1 10BASE-T 传输模型
10BASE-T 使用两对 3 类(或更高)双绞线传输 10Mbps 的数据,一对用于发
送数据,另一对用于接收数据,最长传输线长度为 100m。传输线末端使用 RJ-45
接口,具体针脚对应的传输信号见图 3:

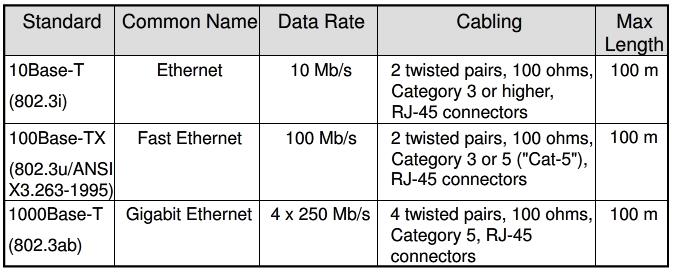

图 2 不同以太网规范对应的双绞线规格

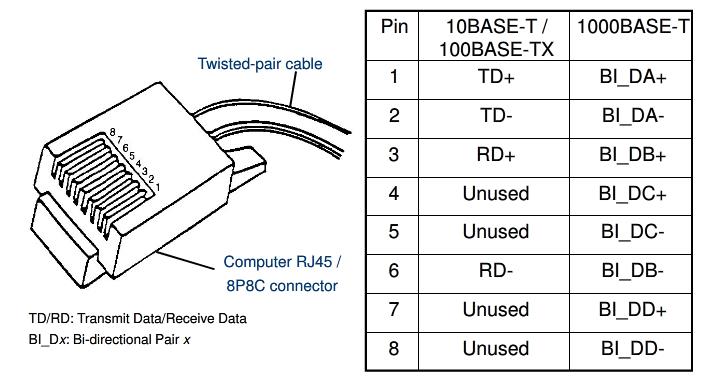

图 3 RJ-45 针脚定义
