铁路GSM-R终端模块测试
1 GSM-R概述

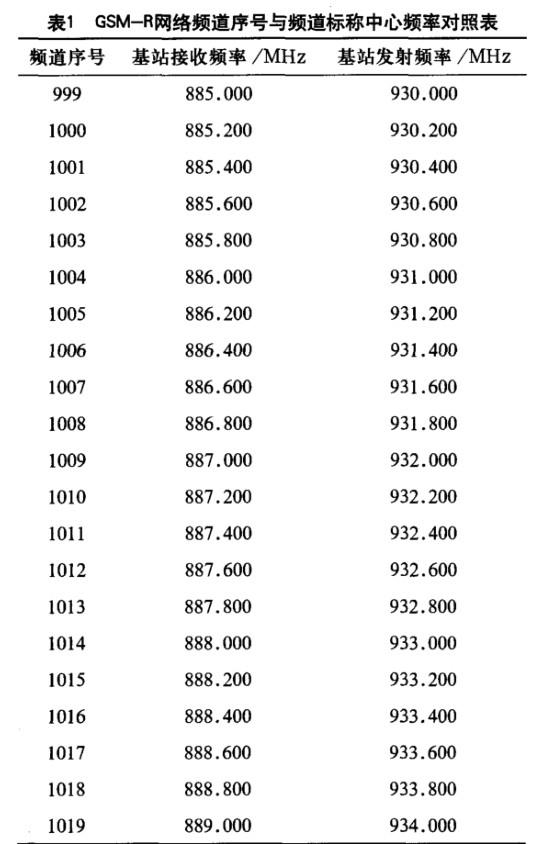

1. 按照我国铁道行业标准《铁路数字移动通信系统 (GSM-R)设计规范》,我国铁路GSM-R的频点及收发频率如下:
这些频率用于铁路专用网基站与终端语音、数据模块通信。
2. 在功率上,由于铁路调度的特殊性,保证运行列车与调度间保持通畅,语音模块的发射功率需要达到8 W (39dBm)。
3. 在数据传输上,为保证铁路调度的数据的可靠性,当数据模块无法获得调度服务器的IP地址或无法与调度服务器建立IP连接超过定义时间 (一般定义为15秒) 时,数据模块将主动释放无线链路,再次尝试IP连接,直至得到稳定的IP连接为止。
2 GSM-R终端测试的必要性
1. GSM- R模块射频质量的好坏,将直接影响列车调度通信的覆盖范围和通话质量。因此需要对GSM-R的模块进行终端射频测试。
2. 发射机的测量一方面保证其自身产品的通信质量:如调制指标中的EVM、频率误差,表征了其发送的语音比特、发送的数据包的占用时隙的射频质量的优劣。发射功率表征其发射范围的远近。另一方面,发射机还需要不影响其它终端的通信,如ACP,表征的是其自身对相邻信道的影响,不能超过一定门限,以免导致相邻信道的终端无法通信。
3. 接收机的测量保证的是在弱接收信号的情况下,模块仍可以正常工作。如果接收机的接收灵敏度越低,表征它越可以在更弱的信号下接收信号,也就表征了它可以离基站越远,覆盖的范围越宽。
4. 通过测量模块的收发信机的射频指标,确认其符合中国铁道部、3GPP规范的要求,即可保证GSM-R语音、数据模块的射频通信质量。

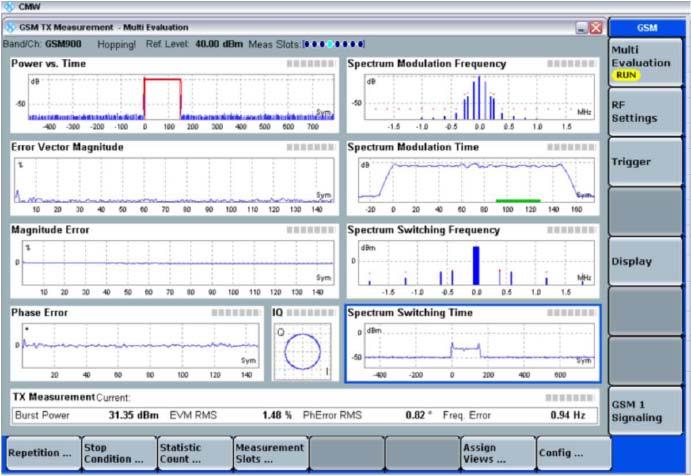

图1 GSM-R的射频测试指标
