相位线性度在通信系统中起着至关重要的作用,就像音符在音乐中的重要性一样。在音乐中,音符的顺序和时间决定了旋律的和谐和优美。同样地,相位线性度决定了信号传输的准确性和可靠性。如果系统的相位线性度不佳,就像音乐中的音符不准确或混乱一样,会导致接收的信息失真。
现代移动通信、卫星通信等系统中广泛采用了相位调制体制,如QPSK、QAM等数字调制技术,器件的相位非线性会引起系统带内相位关系的变化,使调制信号失真。尤其使用高阶QAM调制的通信系统,其相位误差的敏感度更高, 这使得系统的相位线性度成为一个绕不开的话题。

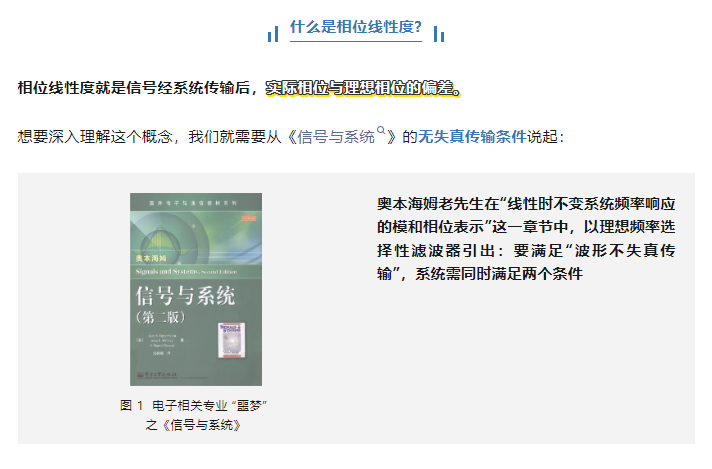

条件1:幅度/频率特性在工作频率范围内要保持恒定;
条件2:相位/频率特性在工作频率范围内保持线性,传输群时延保持恒定,不随工作频率而变化。

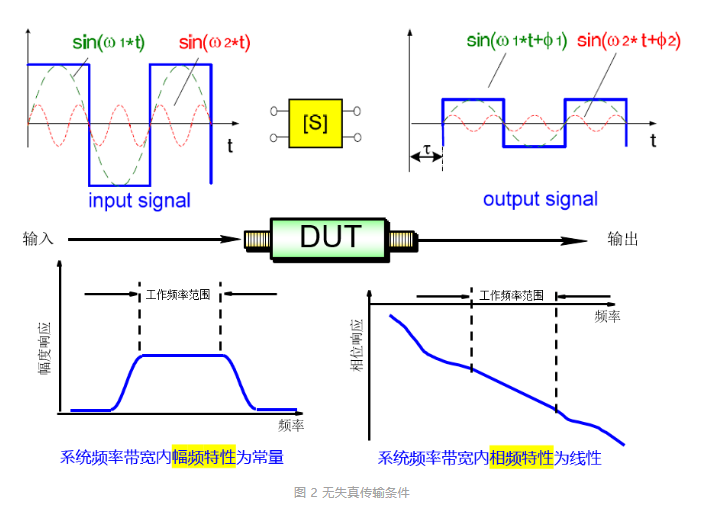

为了更好的帮助大家理解这两个条件,接下来以一个方波通过一个带通滤波器为例,来描述信号传输过程中的变化。
在《信号与系统》中,我们可以了解到方波信号包含基波、三次谐波、五次谐波等频率成分。假设这些频率成分都在这个滤波器的工作频率范围内,根据图2我们可以得出:信号经过这个滤波器后,只是幅度变小,有一定的延迟,但信号的形状仍是方波,周期也没变化。
也就是说, 如果一个器件带内幅频特性是常量且相频特性为线性,信号经由它传输,不会失真。
所以:理想的系统带内幅频特性是常数;相频特性具备线性特征;群时延是常数;频带内传输信号不会产生失真。

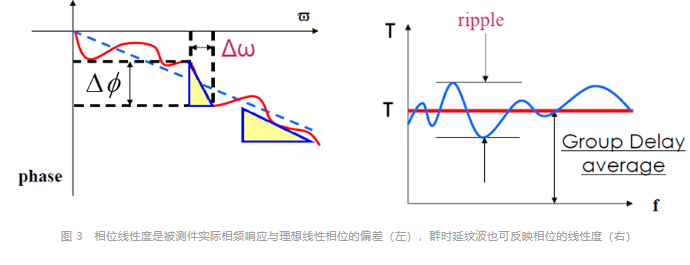

而实际器件的相频特性与理想的线性相位相比,有一定偏差,群时延随频率有一定波动。衡量器件相位线性程度的两个主要参数为群时延纹波和相位线性度。
对于高阶QAM调制的通信系统,相位误差的敏感度更高。相位失真会导致信号质量下降,增加误码率,甚至可能导致通信中断。为了确保信号的准确传输和解调,系统的相位线性度测试至关重要。

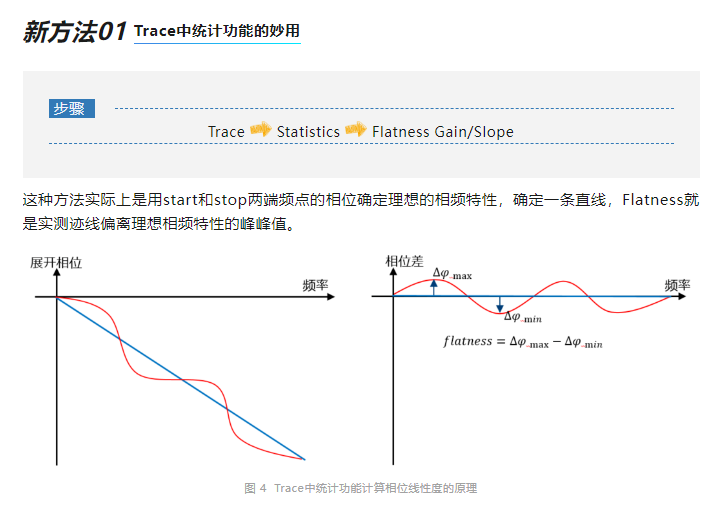

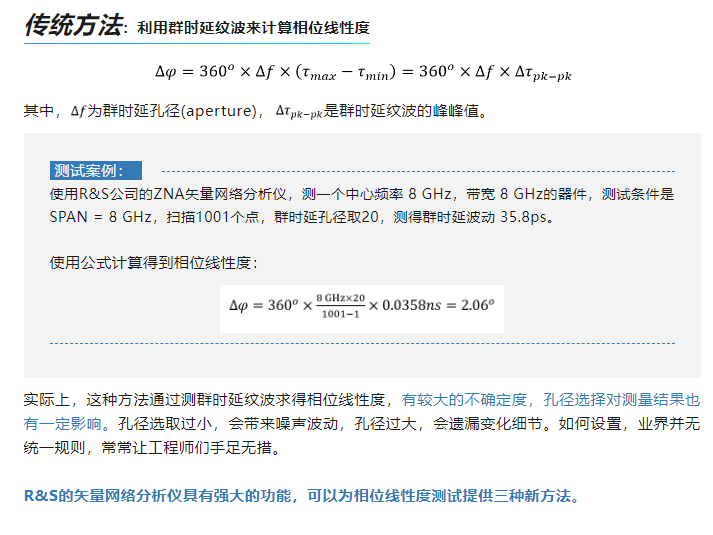

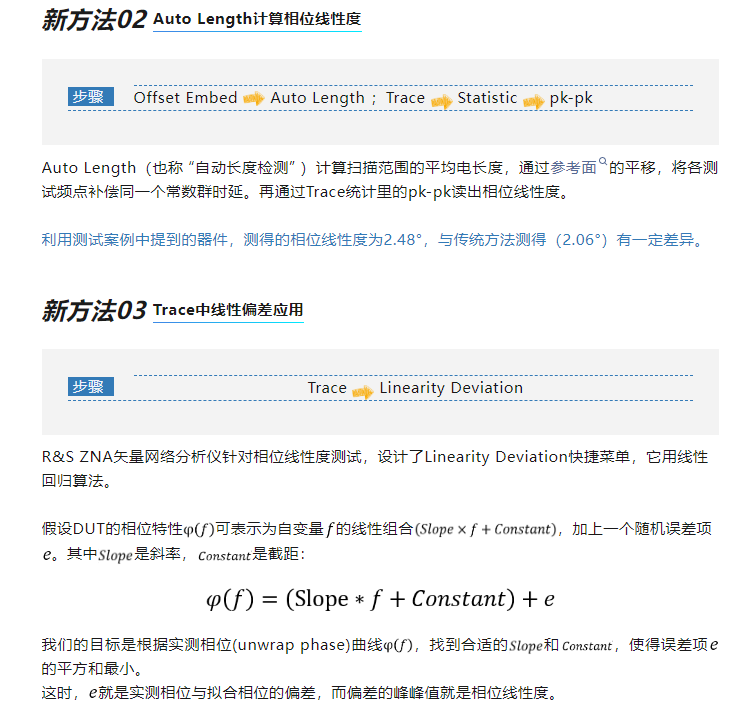

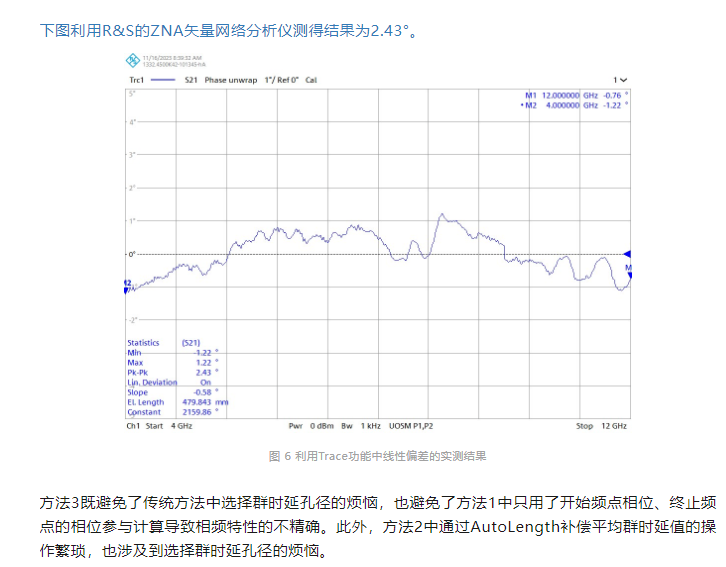

相位线性度该如何测得呢?
