R&S®CMA180 无线电测试仪 铁路专业数字通信设备测试的新基准
1 前言
R&S®CMA180是无线电通信测试仪,用于工作在100 kHz 到3 GHz频率范围的无线电系统。它的技术完全基于数字信号处理和先进的计算。
R&S®CMA180操作直观且测量高效,是无线电测量必不可少的工具。
CMA180采用数字架构设计,在满足原有模拟电台射频、音频测试项目的基础上扩展了数字调制、数字解调、频谱分析、时域分析、标量网络分析等功能,适用于数字电台的功率测试、频率测试、时间测试、临道功率测试、调制解调性 能测试、杂散测试、灵敏度与抗扰度测试等等。
以 DMR、TETRA为代表的数字体制电台(对讲机)广泛应用于包括交通、公安、安防、国防军工等各领域。随着 GB/ T 32659-2016《专用数字对讲设备技术要求和测试方法》国家标准的正式发布,奠定了我国现有数字对讲设备技术体制基础,将推动我国对讲机产业的快速发展。
本文以GB/T 32659-2016为例,介绍CMA180在铁路专业数字通讯设备的测试表现, 部分测试项目需要 SMBV100A 矢量信号源辅助。
2 设备介绍
2.1 CMA180电台综合测试仪

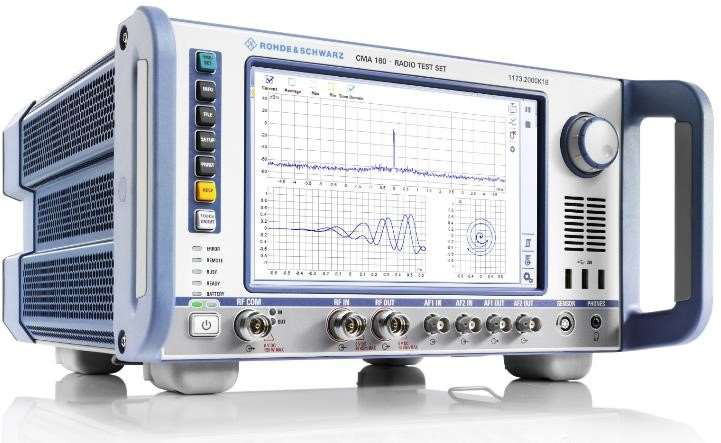

CMA180 是一款针对电台测试推出的综合测试仪,工作范围100 KHz~3 GHz。基于全数字结构设计,使用最先进的硬件使其具有更快的运行速度。采用触摸屏操作,界面 友好,使用简便。
当前 CMA180除了能够调制和解调所有常见的模拟射频信号外,它还集成了数字信号发生器和数字信号分析仪,可 用于执行数字接收机和发射机的测量。
另外 用户可以使用任意波形 ( ARB) 发生器,播放产生几乎任何类型的信号。这些信号波形可用M AT L A B ® 或 W i n I Q S I M 2 ™ 生成, 包括软件定义无线电(Software Defined Radios, SDR) 专用波形,然后加载到 CMA180,重新播放。先进和高效的用户界面使学习使用 CMA180更为轻松。用户可以快速做好设置,轻松开始测量。测量结果可以清晰、方便地显示。
主要特点如下:
„频率范围从100 kHz到3 GHz
„模拟调制和解调(连续波、调幅 AM、调频FM)
„高达150 W峰值输入功率和高达100 W连续输入功率
„接收机测量信号电平可低至140 dBm
„集成音频信号源,音频质量测试信纳比 (SINAD) 、总谐波失真 (THD) 、信噪比 (SNR))
„集成了扫描频谱分析仪、跟踪发生器和示波器,无需配置即可使用 NRP和 NRT功率探头
„I/Q记录器和任意波形 (ARB) 发生器
„数字信号分析
„ILS、VOR和指点信标发生器
„VoIP符合针对ATC无线电的EUROCAE ED-137B
„数字接收机和发射机测量
„提供CMARun自动化测试软件
„支持车载直流供电以及电池供电
