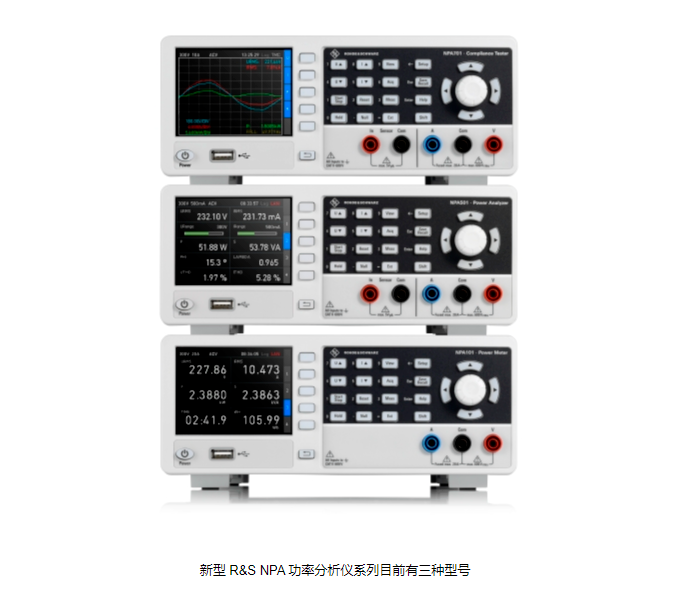

罗德与施瓦茨推出新型R&S NPA系列紧凑型功率分析仪可满足所有功率测量要求
作者:管理员    来源:上海信尔立测试设备有限公司

设备或模块的电气特性是整个电子行业都要测量的基本属性,从研发开始,到一致性认证测试,生产和服务过程中都要测量。新型 R&S NPA 功率分析仪系列的所有型号都能满足所有这些阶段的要求,功率测量范围从 50µW 到12kW,电压从1mV 到 600V,电流从1mA到20A。所有三种型号都具有500ksample/s的高采样率,甚至可以检测到输出中最短的瞬态纹波。16位分辨率A/D转换器可确保电流和电压读数的精度达到±0.05%。


R&S NPA系列的三款仪器包含23基本测量,包括功率、电流、电压、谐波失真和能量。用户可以从总共 37个测量值中选择最多10个测量值同时显示在屏幕上,刷新率为100毫秒。屏幕内容可以图形形式输出到USB端口,所有测量值都可以通过日志功能记录下来。5V测量范围为功率和能量测量提供了同类最佳的分辨率。可选择 136Crest因子值,为捕捉所有峰值和最大化动态范围提供了同类最佳的灵活性。

该系列的所有仪器都配有用于远程控制的LANUSB接口。R&S NPA501-G 和 R&S NPA701-G型号还配有GPIB接口。全套SCPI命令以及LabVIEWLabWindows/CVI IVI.net 驱动程序可轻松将仪器集成到系统中。用户受益于紧凑的外形和占地面积在系统使用时,两台仪器可并排安装在一个19英寸的机架上。

此外,所有 R&S NPA501和R&S NPA701型号都有电压、电流和功率的最大和最小峰值。利用 PASS/FAIL 功能,用户可以定义多达六组最大值和最小值,从而轻松检查被测设备的输出是否在限值范围内。这两款仪器还具有图形显示模式。在时域,用户可以同时查看上电浪涌特性、电压和电流波形,或选择较长时间段的参数。在频域中,用户可以查看高达50次谐波的波形,必要时可按对数显示或以表格形式显示。

该系列的高配型号R&S NPA701合规性测试仪还提供符合IEC62301EN50564(低功耗模式下的功耗)以及EN61000-3-2 (电磁兼容性谐波发射)标准的分步程序。不熟悉官方标准程序的用户可以放心地进行合规性测试,并确保测试结果有效。R&S NPA701是同类产品中唯一不需要单独PC就能执行合规性测试的功率分析仪。

R&S NPA功率分析仪系列取代了R&S HMC8015功率分析仪,既可直接替换,也可根据需要一起使用。
